組件隱裂不是洪水猛獸不用談虎色變 - 能源新聞網(wǎng) - 能源新聞網(wǎng),能源互聯(lián)網(wǎng),能源信息,能源資訊,能源大數(shù)據(jù),智慧能源,清潔能源,分布式能源

> 資訊 > 組件隱裂不是洪水猛獸不用談虎色變

組件隱裂不是洪水猛獸不用談虎色變 2017-10-30 13:49:00

摘要：有研究結(jié)果顯示，組件中某單個電池片的失效面積在8%以內(nèi)時，對組件的功率影響不大，組件中2 3的斜條紋對組件的功率穩(wěn)定沒有影響。

　　“組件隱裂會影響發(fā)電效率嗎？我最近想安一套光伏，聽說所有組件都有隱裂，能不能避免??？畢竟這是要安裝20多年的產(chǎn)品。”近日，網(wǎng)友李先生給世紀(jì)新能源網(wǎng)打來電話，說出了自己的困惑。

　　“隱裂組件初始測試功率未必衰減，但是潛在風(fēng)險不可忽視。組件隱裂不可怕，因為通過第三方或者企業(yè)自身的質(zhì)量控制體系、出貨檢驗、材料控制、規(guī)范安裝等可以控制到很小比例，投資者無需過于擔(dān)心。”對于李先生的問題，TÜV南德集團大中國區(qū)副總裁許海亮表示，“隱裂的成因很多，在組件的生產(chǎn)、包裝存儲、運輸、安裝、運維等各個環(huán)節(jié)都會產(chǎn)生，但一般影響發(fā)電效率的隱裂主要是在運輸和安裝，特別是不當(dāng)施工過程中產(chǎn)生的，只要在這兩個環(huán)節(jié)多加注意，隱裂問題不用擔(dān)心。”

　　“以現(xiàn)在的生產(chǎn)工藝，組件要做到零隱裂幾乎不可能。”對于組件出廠就有隱裂的問題，隆基樂葉產(chǎn)品營銷總監(jiān)王夢松表示，晶硅組件由于自身晶體結(jié)構(gòu)的特性，在生產(chǎn)過程中是有可能發(fā)生隱裂的。“盡管組件出廠就有隱裂，但各個廠家對隱裂都有嚴(yán)格要求，都有嚴(yán)格的質(zhì)量標(biāo)準(zhǔn)，包括隱裂的個數(shù)和尺寸都有嚴(yán)格的指標(biāo)標(biāo)準(zhǔn)，所以在標(biāo)準(zhǔn)范之內(nèi)的隱裂是不會影響發(fā)電效率的。”

　　隱裂分5類不是每一類都會影響發(fā)電效率

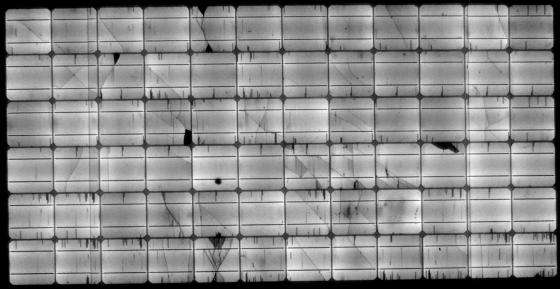

　　“組件隱裂，就是組件在受到較大機械應(yīng)力或熱應(yīng)力時,在組件內(nèi)部的電池片上產(chǎn)生的肉眼不可見的微裂紋。”天合家用光伏事業(yè)部產(chǎn)品技術(shù)部總監(jiān)盧迪凱介紹，隱裂影響組件發(fā)電效率的原理是：隱裂阻礙了電流的收集，不同的隱裂形式對電流收集的阻礙程度是不一樣的，只有當(dāng)隱裂形成了失效面積，失效面積內(nèi)電流的收集被完全阻斷時，隱裂對發(fā)電效率才會產(chǎn)生較大影響。一般在同一細柵區(qū)域內(nèi)出現(xiàn)多條隱裂容易形成失效面積，減小細柵區(qū)域?qū)τ诟纳齐[裂的不良影響有著積極的作用。

　　有研究結(jié)果顯示，組件中某單個電池片的失效面積在8%以內(nèi)時，對組件的功率影響不大，組件中2/3的斜條紋對組件的功率穩(wěn)定沒有影響。因此，當(dāng)組件中的電池片出現(xiàn)隱裂后，可能會產(chǎn)生效率損失，但不必談隱裂“色變”。

　　2011年，德國ISFH公布了他們的研究結(jié)果：根據(jù)電池片隱裂的形狀，可分為5類：樹狀裂紋、綜合型裂紋、斜裂紋、平行于主柵線、垂直于柵線和貫穿整個電池片的裂紋。

　　根據(jù)晶硅電池的結(jié)構(gòu)，對電池片功能影響最大的，是平行于主柵線的隱裂（第4類）。根據(jù)研究結(jié)果，50%的失效片來自于平行于主柵線的隱裂；45°傾斜裂紋（第3類）的效率損失是平行于主柵線損失的1/4；垂直于主柵線的裂紋（第5類）幾乎不影響細柵線，因此造成電池片失效的面積幾乎為零。

　　相比于晶硅電池表面的柵線，薄膜電池表面整體覆蓋了一層透明導(dǎo)電膜，所以這也是薄膜組件無隱裂的一個原因。

　　為了避免組件產(chǎn)生隱裂生產(chǎn)、運輸、儲存等環(huán)節(jié)都要注意

　　“造成組件隱裂的原因有很多種，通常是電池片受到外力而造成隱裂。按照致因來源可以分為制造廠造成的隱裂、運輸過程造成的隱裂、現(xiàn)場安裝造成的隱裂和安裝后造成的隱裂。”鑒衡認(rèn)證光伏事業(yè)部組件部部長陳曉達表示，為了避免組件隱裂，需要在組件制造、流轉(zhuǎn)、搬運、安裝等過程注意輕拿輕放，避免組件受到外力而產(chǎn)生隱裂。

　　如何避免隱裂產(chǎn)生或進一步惡化，天合家用光伏事業(yè)部產(chǎn)品技術(shù)部總監(jiān)盧迪凱也給出了自己的建議：在生產(chǎn)方面加強管控，組件出廠前進行全檢，避免隱裂組件流入市場；在運輸過程中，輕拿輕放，盡量避免二次轉(zhuǎn)運；安裝過程中要按照規(guī)范施工，避免組件暴力安裝，以及安裝及后期運維過程中對組件進行踩踏。

　　“由于是隱裂，所以短期內(nèi)即使隱裂嚴(yán)重的組件普通用戶肉眼也很難區(qū)分，有條件的用戶可以使用便攜式EL測試儀器進行現(xiàn)場檢測，分布式或者居民屋頂光伏項目可以通過看組件出廠EL圖片來辨別。”對于李先生的擔(dān)心，東方日升新能源股份有限公司組件技術(shù)部經(jīng)理袁華知介紹，除了用儀器檢測，隨著時間的延長，隱裂嚴(yán)重的組件電池片外觀上也會出現(xiàn)些許變化。（世紀(jì)新能源網(wǎng)）
